新疆昌吉S240线准东大井服务区至奇台公路改扩建电焊网隔离栅生产厂家

新疆昌吉S240线准东大井服务区至奇台公路改扩建电焊网隔离栅生产厂家

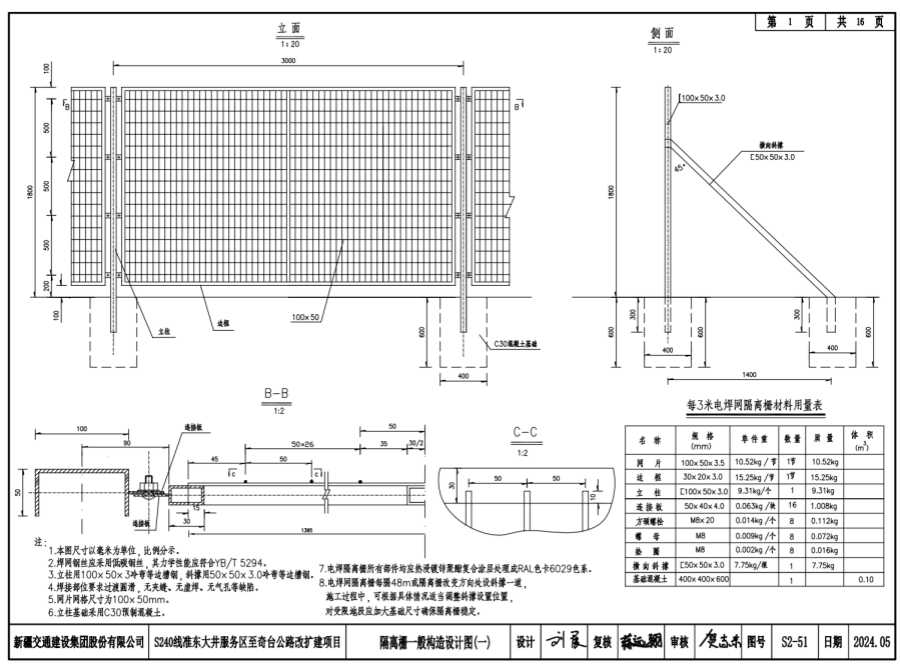

1.本图尺寸以毫米为单位，比例分示。

2.焊网钢丝应采用低碳钢丝，其力学性能应符合YB/T 5294。

3.立柱用100x50x3冷弯等边槽钢，斜撑用50x50x3.0冷弯等边槽钢。

4.焊接部位要求过渡圆滑，无夹缝、无虚焊、无气孔等缺陷。

5.网片网格尺寸为100x50mm。

6.立柱基础采用C30预制混凝土。

7.电焊隔离栅所有部件均应热浸镀锌聚酷复合涂层处理成RAL色卡6029色系。

8.电焊网隔离栅每隔48m或隔离栅改变方向处设斜撑一道，施工过程中，可根据具体情况适当调整斜撑设置位置，对受限地段应加大基础尺寸确保隔离栅稳定。
