G59呼北高速湖南省新化至新宁段XXSJ03标段第3施工标段Bf-Ww-B-1防落物网生产厂家

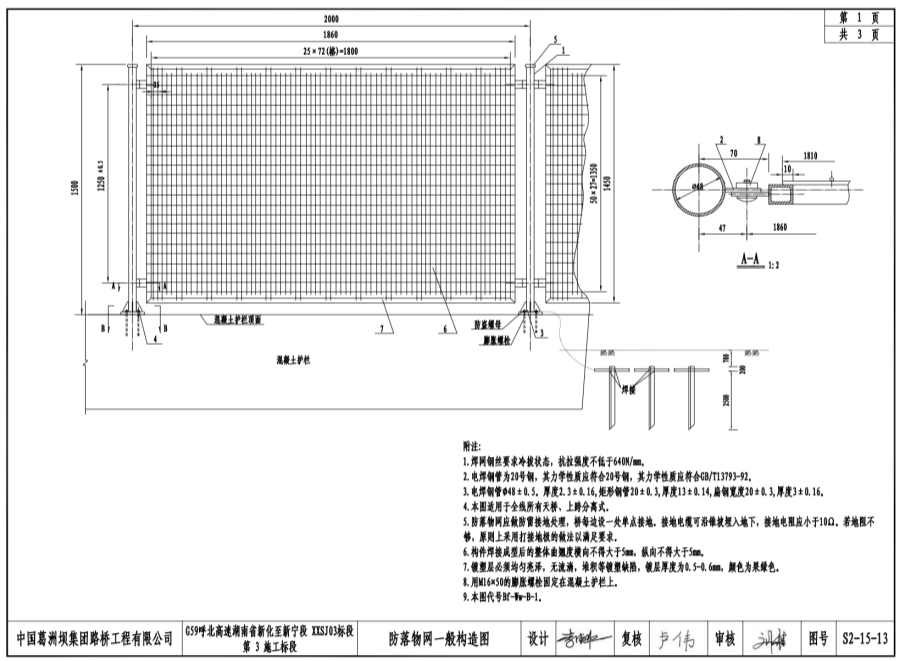

附注
1.焊网钢丝要求冷拔状态，抗拉强度不低于640N/mm。
2.电焊钢管为20号钢，其力学性质应符合20号钢，其力学性质应符合GB/T13793-92
3.电焊钢管φ48±0.5。厚度2.5±0.16。矩形钢管20±0.3,厚度1.5±0.14,扁钢宽度40±0.3,厚度4±0.16。
4.本图适用于全线所有天桥、上跨分离式。
5.防落物网应做防雷接地处理，桥每边设一处单点接地。接地电缆可沿锥坡埋入地下，接地电阻应小于10欧姆。若地阻不够，原则上采用打接地极的做法以满足要求。
6.构件焊接成型后的整体曲翘度横向不得大于5mm，纵向不得大于5mm。
7.镀塑层必须均匀亮泽，无流淌，堆积等镀塑缺陷，镀层厚度为0.5-0.6，颜为果绿色。
8.用M16x50的膨胀螺栓固定在混凝土护栏上。
9.本图代号Bf-Ww-B-1。
