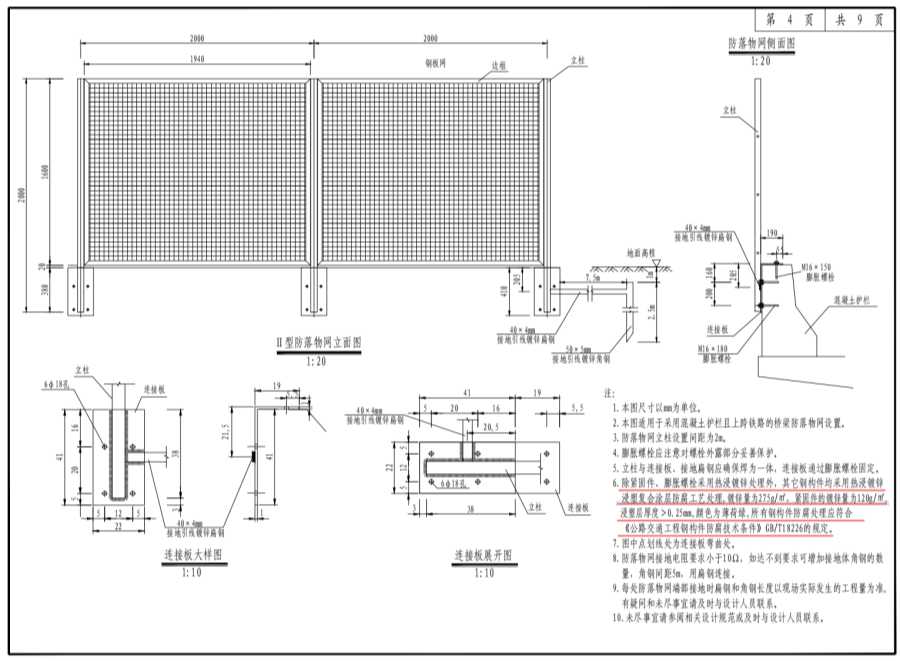

1.本图尺寸以mm为单位。
2.本图适用于采用混凝土护栏且上跨铁路的桥梁防落物网设置。
3.防落物网立柱设置间距为2m。
4.膨胀螺栓应注意对螺栓外露部分妥善保护。
5.立柱与连接板、接地扁钢应确保焊为一体，连接板通过膨胀螺栓固定。
6.除紧固件、膨胀螺栓采用热浸镀锌处理外，其它钢构件均采用热浸镀锌浸塑复合涂层防腐工艺处理,镀锌量为275g/㎡，紧固件的镀锌量为120g/㎡，浸塑层厚度>0.25mm,颜为薄荷绿,所有钢构件防腐处理应符合《公路交通工程钢构件防腐技术条件》GB/T18226的规定。
7.图中点划线处为连接板弯曲处。
8.防落物网接地电阻要求小于10Ω，如达不到要求可增加接地体角钢的数量，角钢间距5m，用扁钢连接。
9.每处防落物网端部接地时扁钢和角钢长度以现场实际发生的工程量为准有疑问和未尽事宜请及时与设计人员联系。
10.未尽事宜请参阅相关设计规范或及时与设计人员联系。
