G309线定远至达川段高速公路防落物网生产厂家

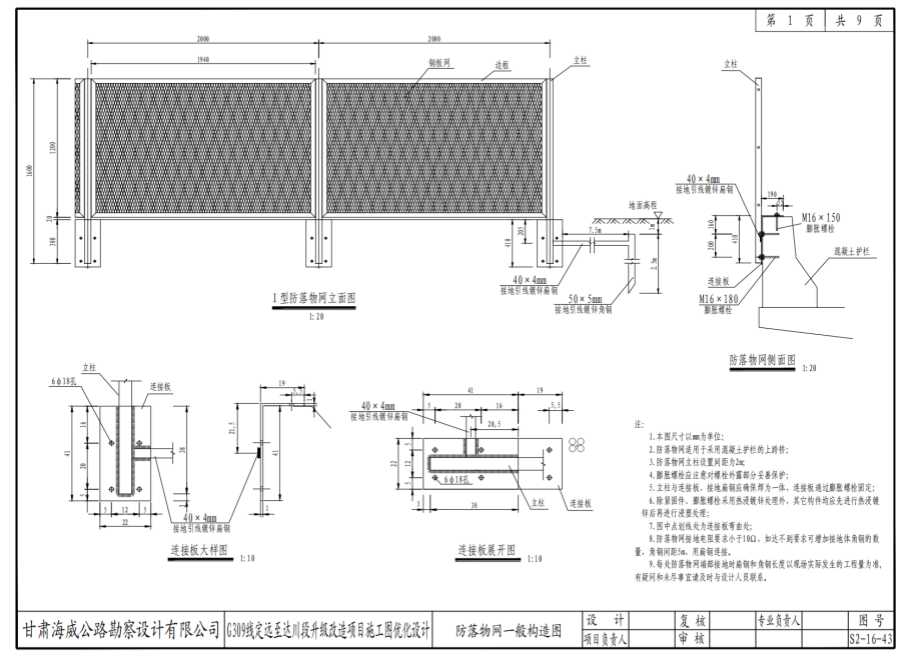

1.本图尺寸以mm为单位。
2.防落物网适用于采用混凝土护栏的上跨桥。
3.防落物网立柱设置间距为2m。
4.膨胀螺栓应注意对螺栓外露部分妥善保护。
5.立柱与连接板、接地扁钢应确保焊为一体，连接板通过膨胀螺栓固定。
6.除紧固件、膨胀螺栓采用热浸镀锌处理外，其它构件均应先进行热浸镀锌后再进行浸塑处理。
7.图中点划线处为连接板弯曲处。
8.防落物网接地电阻要求小于10Ω，如达不到要求可增加接地体角钢的数量，角钢间距5m，用扁钢连接。
9.每处防落物网端部接地时扁钢和角钢长度以现场实际发生的工程量为准，有疑问和未尽事宜请及时与设计人员联系。
