广东广州镀锌钢板网类型隔离栅护栏网专业生产厂家

广东广州镀锌钢板网类型隔离栅护栏网专业生产厂家

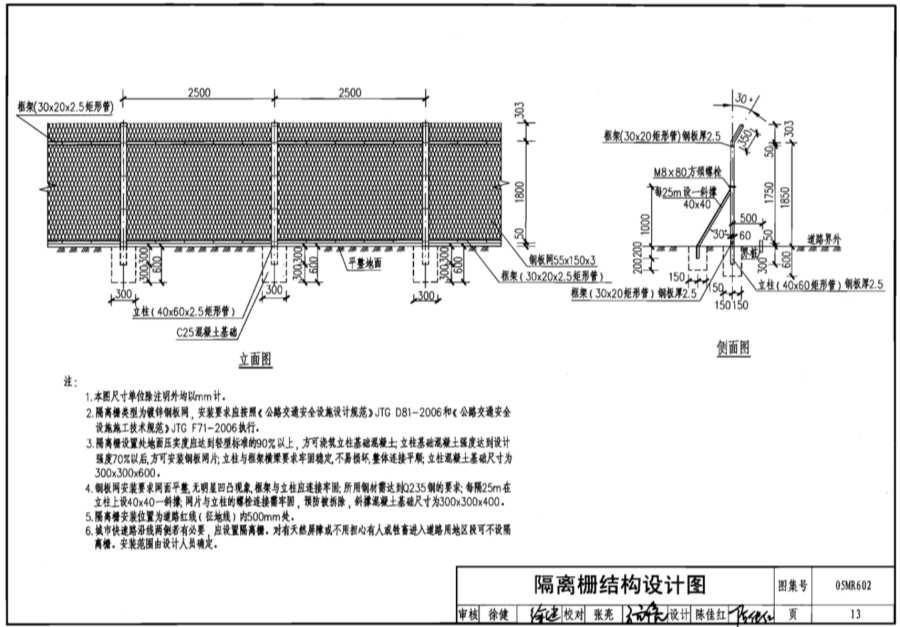

1.本图尺寸单位除注明外均以mm计。

2.隔离栅类型为镀锌钢板网，安装要求应按照《公路交通安全设施设计规范》JTG D81-2006和《公路交通安全设施施工技术规范》JTG F71-2006执行。

3.隔离栅设置处地面压实度应达到轻型标准的90%以上，方可浇筑立柱基础混凝土，立柱基础混凝土强度达到设计强度70%以后,方可安装钢板网片; 立柱与框架横梁要求牢固稳定，不易损坏，整体连接平顺；立柱混凝土基础尺寸为300x300x600。

4.钢板网安装要求网面平整 无明显凹凸现象，框架与立柱应连接牢固，所用钢材需达到Q235钢的要求: 每25m在立柱上设40x40一斜撑: 网片与立柱的螺栓连接需牢固，预防被拆除，斜撑混凝土基础尺寸为300x300x400。

5.隔离栅安装位置为道路红线(征地线)内500mm处。

6.城市快速路沿线两侧若有必要，应设置隔离栅。对有天然屏障或不用担心有人或牲畜进入道路用地区段可不设隔离栅。安装范围由设计人员确定。
