陕投府谷250兆瓦光伏外送项目光伏区围栏专业生产厂家

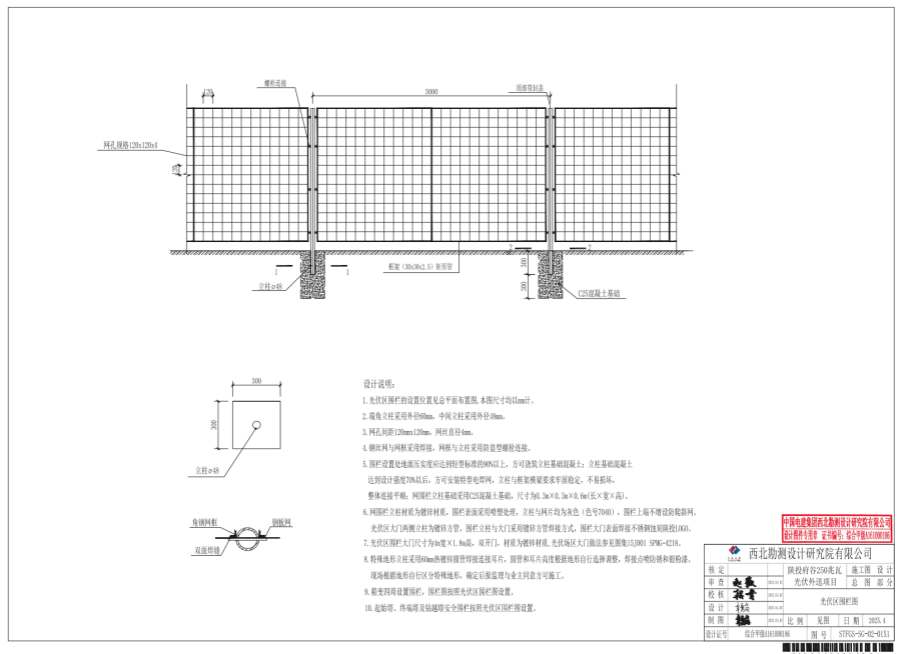

设计说明:
1.光伏区围栏的设置位置见总平面布置图,本图尺寸均以mm计。
2.端角立柱采用外径60mm，中间立柱采用外径48mm。
3.网孔间距120mmx120m，网丝直径4mm。
4.钢丝网与网框采用焊接，网框与立柱采用防盗型螺栓连接。
5.围栏设置处地面压实度应达到轻型标准的90%以上，方可浇筑立柱基础混凝土;立柱基础混凝土达到设计强度70%以后，方可安装特型电焊网，立柱与框架横梁要求牢固稳定，不易损坏，整体连接平顺;网围栏立柱基础采用C25混凝土基础，尺寸为0.3mX0.3mX0.6m(长X宽X高)。
6.网围栏立柱材质为镀锌材质，围栏表面采用喷塑处理，立柱与网片均为灰色 (色号7040)，围栏上端不增设防爬斜网光伏区大门两侧立柱为镀锌方管，围栏立柱与大门采用镀锌方管焊接方式，围栏大门表面焊接不锈钢蚀刻陕投LOGO。
7.光伏区围栏大门尺寸为4m宽X1.8高，双开门，材质为镀锌材质,光伏场区大门做法参见图集15J001 SPMG-4218。
8.特殊地形立柱采用60m热镀锌圆管焊接连接耳片，圆管和耳片高度根据地形自行选择调整，焊接点喷防锈和银粉漆。现场根据地形自行区分特殊地形，确定后报监理与业主同意方可施工。
9.箱变四周设置围栏，围栏图按照光伏区围栏图设置
10.起始塔、终端塔及钻越塔安全围栏按照光伏区围栏图设置。
