广西从江-融安-荔浦公路防落物网生产厂家

广西从江-融安-荔浦公路防落物网生产厂家

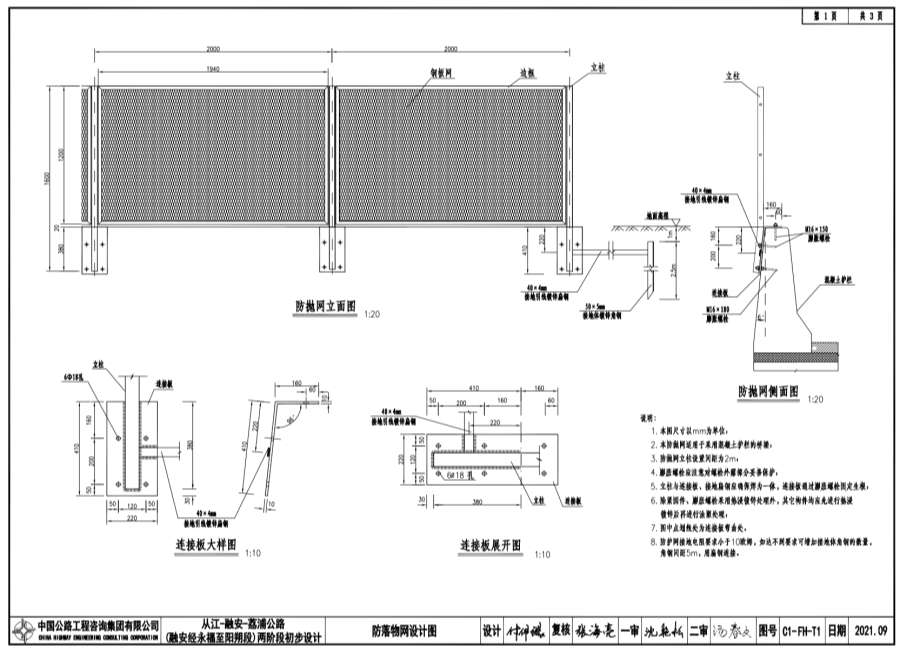

1.本图尺寸以mm为单位。

2.本防抛网适用于采用混凝土护栏的桥梁。

3.防抛网立柱设置间距为2m。

4.膨胀螺栓应注意对螺栓外露部分妥善保护。

5.立柱与连接板、接地扁钢应确保焊为一体，连接板通过膨胀螺栓固定生根。

6.除紧固件、膨胀螺栓采用热浸镀锌处理外。其它构件均应先进行热浸镀锌后再进行涂塑处理。

7.图中点划线处为连接板弯曲处。

8.防护网接地电阻要求小于10欧姆，如达不到要求可增加接地体角钢的数量，角钢间距5m，用扁钢连接。
