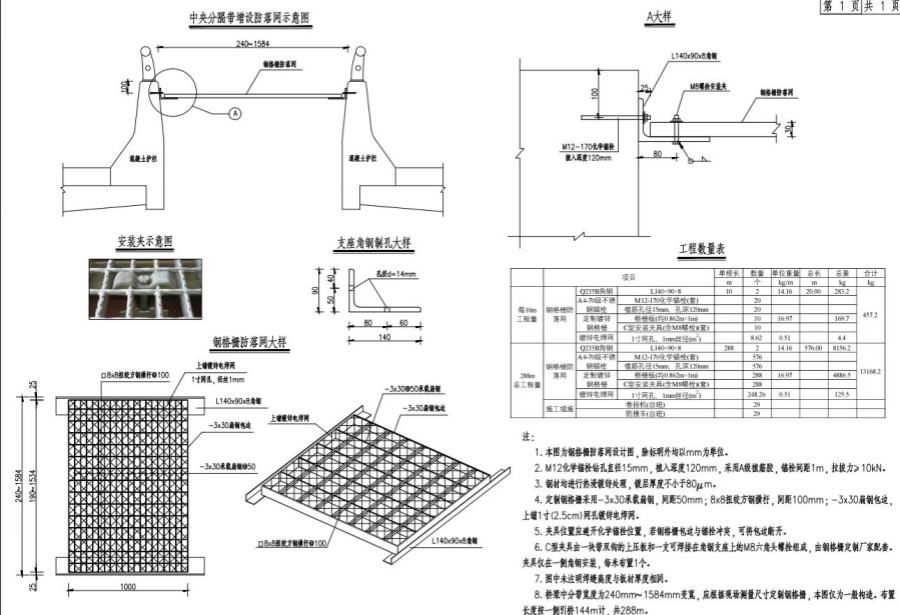

1.本图为钢格栅防落网设计图，除标明外均以mm为单位。
2.M12化学锚栓钻孔直径15mm，植入深度120mm，采用A级植筋胶，锚栓间距1m，拉拔力>10kN。
3.钢材进行热浸镀锌处理，镀层厚度不小于80微米。
4.定制钢格栅采用3x30承载肩钢，间距50mm;8x8扭统方钢横杆，间距100mm;3x30肩钢包边，上铺1寸(2.5cm)网孔镀锌电焊网。
5.夹具位置应避开化学锚栓位置，若钢格栅包边与锚栓冲突，可将包边断开。
6.C型夹具由一块带双钩的上压板和一支可焊接在角钢支座上的M8六角头螺栓组成，由钢格栅定制厂家配套夹具仅在一侧角钢安装，每米布置1个。
7.图中未注明焊缝高度与板材厚度相同。
8.桥梁中分带宽度为240mm~1584mm变宽，应根据现场测量尺寸定制钢格栅，本图仅为一般构造，布置长度按一侧引桥144m计，共288m。
