设计说明：

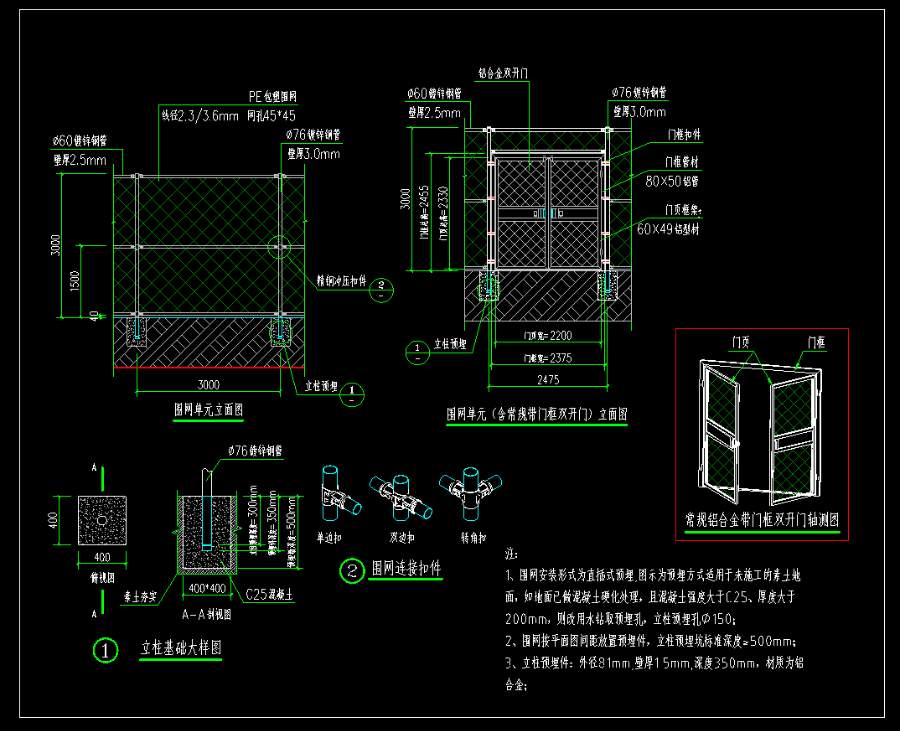

1、设计内容：围网设置UHS-1007精钢冲压扣件拼装围网，围网立柱间距如图所示。
2、围网结构：‘日’字型框架，横杆及立柱采用扣件拼装，304螺栓固定；扁铝压网片，自攻螺钉固定。
3、材质参数：围网立柱采用∅76镀锌钢管，壁厚3.0mm；横杆采用∅60镀锌钢管，壁厚2.5mm；扣件采用精钢冲压扣件；网片采用PE包塑网片，内径2.3mm，外径3.6mm，网孔45*45mm；扁铝采用20*4mm铝合金压条。立柱、横杆均使用热镀锌钢结构型材，表面除油酸洗、磷化、聚酯粉末静电喷涂，涂层＞40um。
4、其它：A、围网安装时，底部横杆距地面40mm，围网地面上总高度3000mm。B、PE包塑网片固定在球场内侧方向。C、扁铝压网片时，横杆处扁铝应避免压到扣件上，造成网片凸起。
5、转角处均使用万向扣件。
6、包塑围网通过耐环境应力开裂≥200h检测，产品无裂纹，提供第三方检测中心出具的具有CMA、CNAS标志的检测报告复印件。
7、包塑围网通过低温脆化温度(-40°C)和热变形温度（0.45MPa）℃：≥70测试合格，提供第三方检测中心出具的具有CMA、CNAS标志的检测报告复印件。
8、包塑围网、管材符合《GB/T14522-2008》标准，均通过耐紫外老化试验≥168h，并达到灰卡等级5级，提供第三方检测机构出具的具有CMA、CNAS标志的检测报告复印件。
9、围网安装形式为直插式预埋,图示为预埋方式适用于未施工的素土地面，如地面已做混凝土硬化处理，且混凝土强度大于C25、厚度大于200mm，则改用水钻取预埋孔，立柱预埋孔∅150。
10、围网按平面图间距放置预埋件，立柱预埋坑标准深度≥500mm。
11、立柱预埋件：外径81mm,壁厚1.5mm,深度350mm，材质为铝合金。
