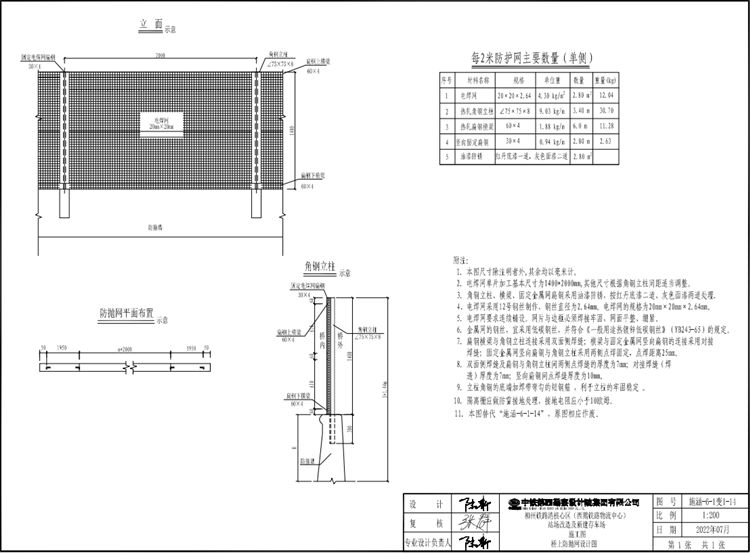

1.本图电焊网金属网尺寸除注明者外,其余均以毫米计。
2.电焊网金属网单片加工基本尺寸为1400*2000mm,其他尺寸根据角钢立柱间距适当调整。
3.角钢立柱、横梁、固定电焊网金属网扁钢采用油漆防锈，按红丹底漆二道、灰色面漆两道处理。
4.电焊网金属网采用12号钢丝制作，钢丝直径为2.64mm。电焊网金属网的规格为20mmx20mmx2.64mm。
5.电焊网金属网要求连续铺设。电焊网金属网网片与边框必须焊接牢固，网面平整、绷紧。
6.电焊网金属网的钢丝，宜采用低碳钢丝，并符合《一般用途热镀锌低碳钢丝》(YB243-65)的规定。
7.扁钢横梁与角钢立柱连接采用双面侧焊缝;横梁与固定电焊网金属网竖向扁钢的连接采用对接焊缝;固定电焊网金属网竖向扁钢与角钢立柱采用两侧点焊固定，点焊距离25mm。
8.电焊网金属网双面侧焊缝及扁钢与角钢立柱间两侧点焊缝的厚度为7mm;对接焊缝(焊透)厚度为7mm;竖向扁钢间点焊缝厚度为10mm。
9.电焊网金属网立柱角钢的底端加焊带弯勾的短钢筋 ，利于立柱的牢固稳定。
10.电焊网金属网应做防雷接地处理，接地电阻应小于10欧姆。
11.本图替代“施涵-6-1-14”，原图相应作废。
