1、围栏网平面位置及方位见工艺图。
2、图中尺寸以毫米、标高以米计。
3、围栏网边框采用方形钢管，规格为50*50*3mm，单个围栏网模块居中设竖向加强筋1个，与边框规格相同。钢网采用Q195低碳冷拔钢丝，丝径4.5mm，网眼50*50mm，防腐采用浸塑处理，包塑1mm以上，两个围栏网模块之间设一个立柱，围栏网模块与立柱连接详图①。铁件间连接均采用焊接，焊接需挫平磨光。立柱采用方形钢管，规格80*80*5mm，围栏网颜色采用艳绿色。
4、围栏网顶部倾斜外翻，向外翻30°。

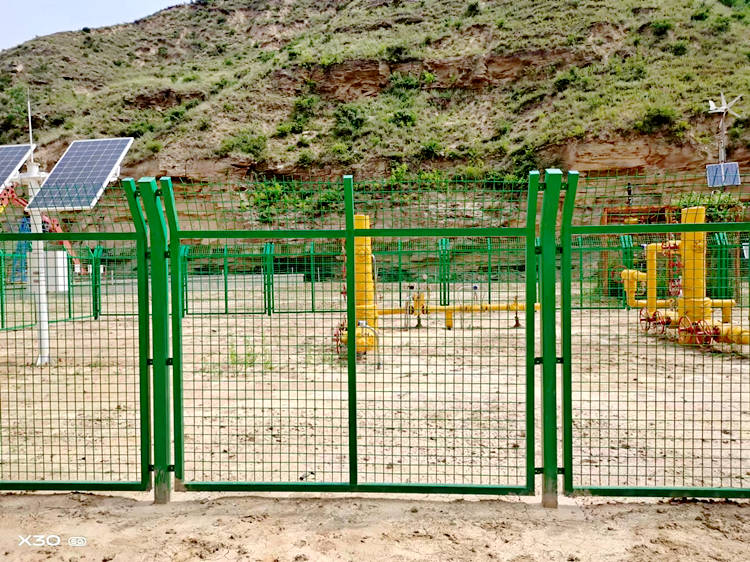

5、围栏网大门高2.15m，宽2.5m，为双扇门，材质、颜色、规格及做法同围栏。围栏网大门顶部防翻越部分不倾斜，与围栏网顶部齐平，长度约为404mm。
6、围栏网门铰链做法参见12J003/F19、F22。
7、围栏网门外侧应设置井场名称牌和HSE标识牌，左侧门扇横向居中设置井场名称牌，右侧门扇横向居中设置相关HSE标识牌，井场名称牌和HSE标识牌上沿距地坪为1.5m。
8、围栏网立柱基础高出地坪50mm，保持水泥本色。
9、围栏网形象标识须符合《油气田地面工程视觉形象设计规范》的规定。
10、围栏网场地均不作硬化处理。
