深圳东江水源钢板网隔离栅防护设施设计规范

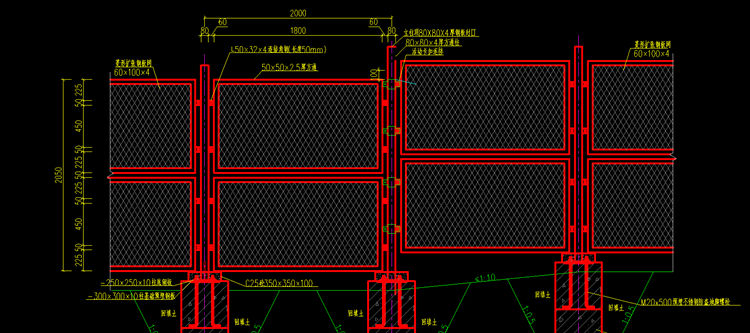

1.图中单位均以mm计。
2.围网网面以Q235低碳钢板切割扩张制成，网面与方通应采用面接，接触长度不小于20mm，钢板网尺寸采用长节距100mm，短节距60mm,梗宽4mm ，钢板厚4mm，未尽部分详见详见《隔离栅》(CB/T 26941-2011 )。
3.本工程内所有铁件除特殊说明外均为Q235低碳钢，围网网面及立柱等防腐采用热镀锌270g/㎡，喷塑100μm，喷塑材料:纯聚酯室外静电粉末，螺栓采用304不锈钢。围网颜色暂定深圳段采用灰色(色号RCB:89,102 ,111)，惠州段采用墨绿色(色号RGB:0,128,0 ),实物颜色以参建各方共同选定为准。
4.基础砼强度为C25，钢筋保护层厚度35mm。
5.围网基础两侧一米范围内施工过程中需要提前清理，后期考虑撒杂草籽绿化恢复。
6.坡度≤5%段钢板隔离网网片形式采用阶梯型布置，每累积高差大于0.1m设置一次阶梯式围网。
7.围网基四周采用1:0.5放坡开挖，基础浇筑或吊装完成后回填压实，采用开挖土回填 ，压实度不小于0 .90，围网地基承载力不小于60Kpa。
8.围网主要用于东江所、西枝江所、永湖所、獭湖所的围网部分。
9.永湖所永湖渡槽部位围网位于山上，由于沿线较长，立柱基础较多， 实际地质钻孔数量受限制，不能完全反应每一个立柱基础地质情况，如遇到岩石等其他地质情况人工开挖不到设计标高，待参建各方现场确认后，可以结合实际情况调整，具体可以结合实际情况参考植筋措施，详见“围网基础钢筋图(5/6)，( 基础A2.E )中a-a 剖面配筋图”。
