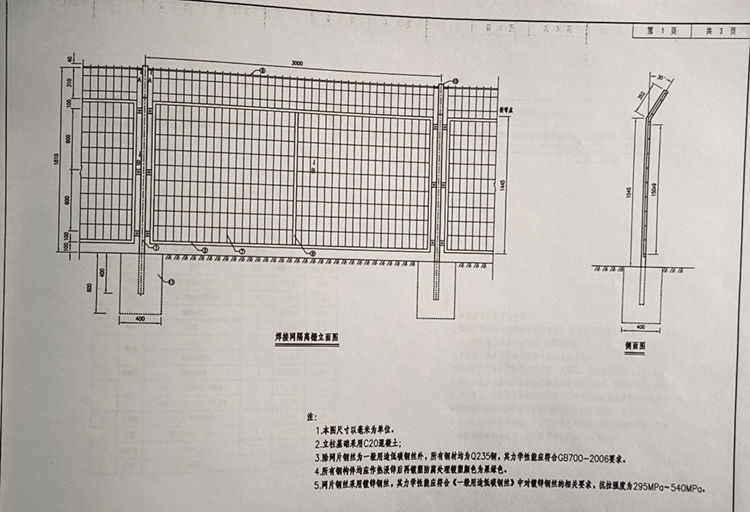

青甘界高速公路焊接网隔离栅设计要求规范
1.本图尺寸以毫米为单位。
2.立柱基础采用C20混凝土。
3.除网片钢丝为一般用途低碳钢丝外，所有钢材均为Q235钢，其力学性能应符合GB700-2006要求。
4.所有钢构件均应作热浸锌后再镀塑防腐处理，镀塑颜色为果绿色。

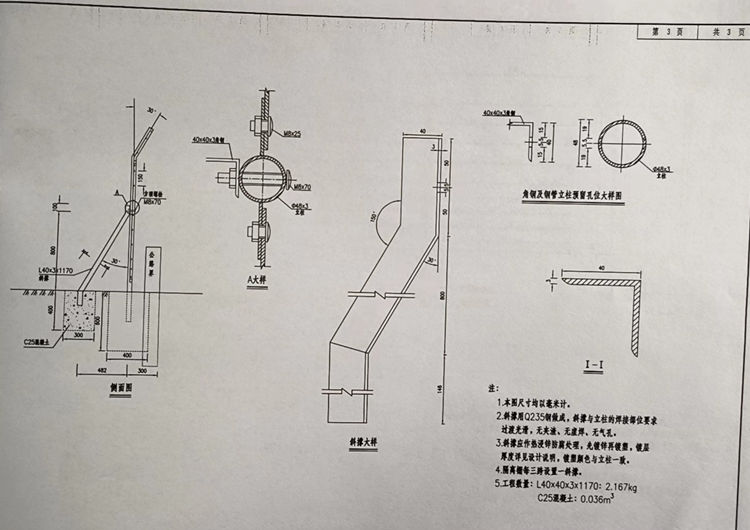

5.网片钢丝采用镀锌钢丝，其力学性能应符合《一般用途低碳钢丝》中对镀锌钢丝的相关要求，抗拉强度为295MPa~540MPa。
6.斜撑用Q235钢做成，斜撑与立柱的焊接部位要求过渡光滑，无夹渣、无虚焊、无气孔。
7.斜撑应作热浸锌防腐处理，先镀锌再镀塑，镀层厚度详见设计说明，镀塑颜色与立柱一致。
8.隔离栅每三跨设置一斜撑。
9.施焊前，要求各单体平直并去除毛刺及锈迹。
10.构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。
11.连接板与立柱及网片边框在组焊时，其对称中心的偏斜不得超过1mm。
