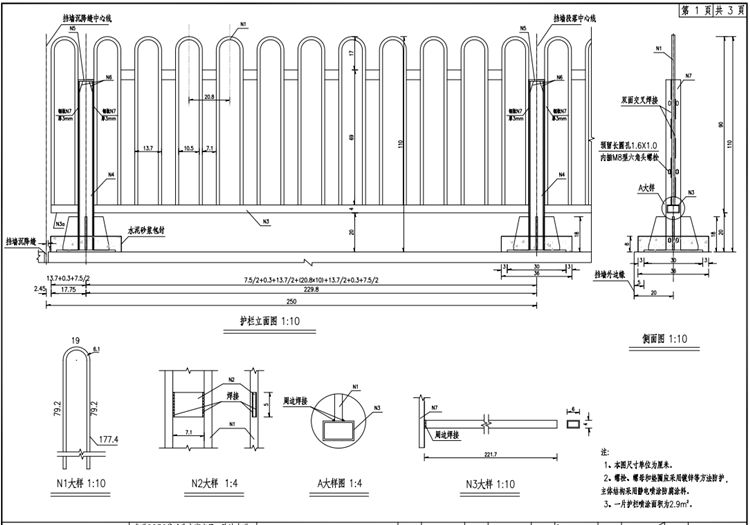

一、非机动车道改建工程人行道栏杆设计要求：
1、本图非机动车道改建工程人行道栏杆尺寸单位为厘米。
2、非机动车道改建工程人行道栏杆螺栓、螺母和垫圈应采用镀锌等方法防护，主体结构采用静电喷涂防腐涂料。
3、非机动车道改建工程人行道栏杆一片护栏喷涂面积为2.9㎡。
4、非机动车道改建工程人行道栏杆基础法兰盘的固定使用M16膨胀螺栓，螺栓施工前应进行抗拔试验，抗拔力大于30.0KN。
5、非机动车道改建工程人行道栏杆立柱安装好后，用水泥砂浆对基础法兰盘及膨胀螺栓进行包封处理，包封高度为8cm。
二、非机动车道改建工程人行道栏杆技术参数：
1、方管立柱75*75*4.8mm；
2、方管横管40*60*3.0mm；
3、实心方钢竖管16*16mm；
4、连接件扁钢71*50*8mm；
5、焊接扁钢条880*75*3mm；
6、立柱底板300*300*10mm；
7、底板加强肋80*180*10mm。
