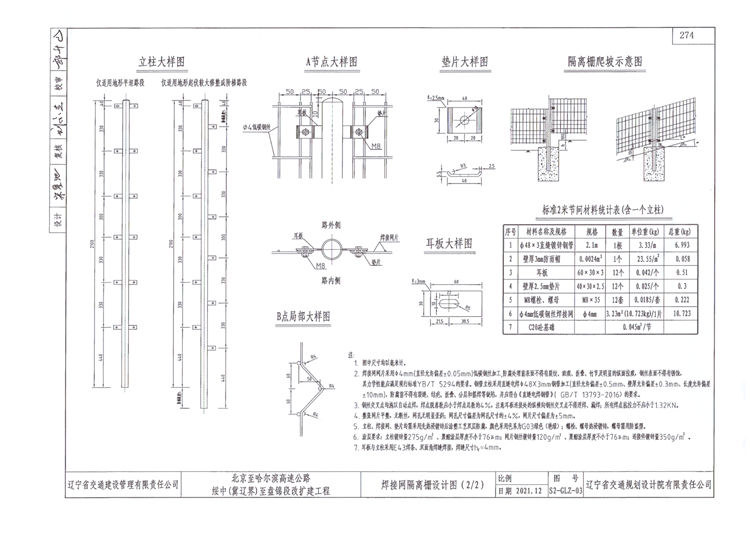

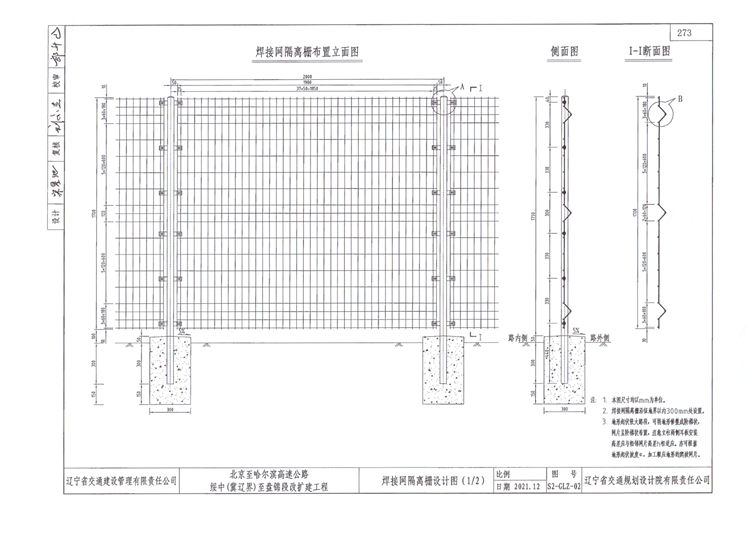

北京至哈尔滨高速公路焊接网隔离栅设计要求:
1.图中尺寸均以毫米计。
2.焊接网片采用φ4mm(直径允许偏差±0.05mm)低碳钢丝加工,防腐处理前表面不得有裂纹、斑痕、折叠、竹节及明显的纵面拉痕。钢丝表面不得有锈蚀。其力学性能应满足现行标准YB/T 5294的要求。 钢管立柱采用直缝电焊φ48X3mm钢管加工(直径允许偏差±0.5mm、壁厚允许偏差+0.3mm、长度允许偏差±10mm),防腐前不得有裂缝、结疤、折叠、分层和搭焊等缺陷。并应符合《直缝电焊钢管》( GB/T 13793-2016) 的要求。
3.钢丝交叉点均施以自动点焊。焊点脱落数应小于焊点总数的4%,注意耳板连接处的纵横向钢丝交叉点不得浮焊、漏焊:所有焊点抗拉力不应小于1.32KN。
4.整张同片平整无断丝，网孔无明显歪斜；网孔尺寸偏差为网孔尺寸的±4%,网片尺寸偏差为±5mm。
5.立柱、焊接网、垫片均需采用先热浸镀锌后涂塑工艺双层防腐。颜色采用色系为G03绿色(艳绿) ;螺栓螺母热浸镀锌，螺母需用防盗型。
6.涂层要求：立柱镀锌量275g/㎡、聚酯涂层厚度不小于76μm;网片钢丝镀锌量120g/㎡、聚酯涂层厚度不小于76μm;连接件镀锌量350g/㎡。
7.耳板与立柱采用E43焊条、双面角焊缝焊接。焊缝尺寸4mm。
8.焊接网隔离栅沿征地界以内300mm处设置。
9.地形起伏较大路段，可将地形修整成阶梯状，网片呈阶梯状布置，注意立柱两侧耳板安装高差应与相邻网片高差h相适应。亦可根据地形起伏坡度a,加工顺应地形的爬坡网片。
