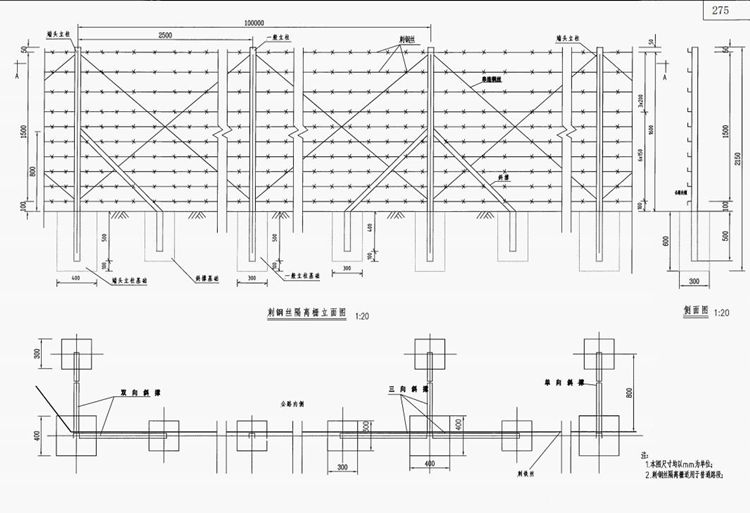

一、热浸镀锌刺铁丝隔离栅设计说明：
1、本图尺寸以m为单位。
2、本图适用于刺钢丝隔离栅的一般布设。
3、刺钢丝隔离栅的立柱间距为2.5m，两个双向斜撑间距为50m，两个三向斜撑间距为100m。凡拐角处均应设置单向斜撑。在跨越天然障碍物时，端头处应设置垂直双向斜撑。
4、采用加强型刺钢丝网（Bw-1.7-102J），钢丝直径为1.7mm，刺距102mm，捻数不小于7。加强型刺钢丝网股线及刺线采用高强度低合金钢丝，刺钢丝拉上后，用14号铁丝（120mm长）将刺钢丝绑扎在铁钩上，横向与斜向钢丝相交处均应用14号铁丝绑扎固定。
5、刺钢丝网立柱及紧固件采用热浸镀锌防腐处理，立柱镀锌量600g/㎡，紧固件镀锌量350g/㎡。
二、热浸镀锌刺铁丝隔离栅参数说明：
1、端头立柱，58*50*3.0*2150mm。
2、一般立柱，58*50*3.0*2150mm。
3、斜撑，50*50*3.0*1533mm。
4、刺钢丝，Bw-1.7-102J。
5、绑扎铁丝，14号铁丝。
6、防腐工艺，热浸镀锌。
7、外形尺寸，1650*2500mm。
