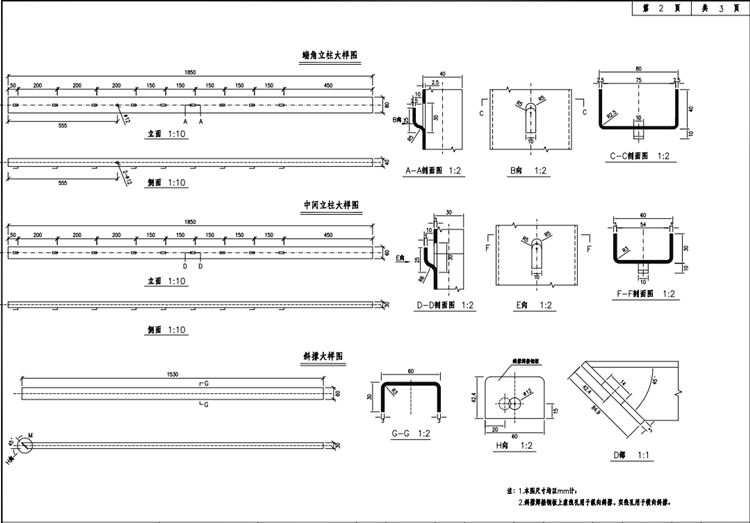

C型立柱刺钢丝隔离栅
1.除材料数量表外,本图尺寸均以mm计。
2.布设时根据公路用地界地形进行必要的整修,平坦地段水平设置,坡形地段顺坡设置。
3.刺钢丝隔离栅采用热浸镀锌防腐处理方式,其防腐指标均应满足《公路交通工程钢构件防腐技术条件》(GB/T 18226-2015)的要求。
4.刺钢丝采用高强度低合金钢丝,其抗拉强度应不低于700MPa~ 900MPa,整股破断拉力不应低于4230N。
5.立柱采用冷弯等边型钢制作,其化学成分与机械性能应满足GB/T 700的规定。
6.刺钢丝隔离栅的立柱间距为3.0m,两个双向斜撑间距为30m,两个三向斜撑间距为90m,凡拐角处均应设置单向斜撑。
7.在跨越天然障碍物时，端头处应设置垂直双向斜撑。
8.刺钢丝隔离栅的技术条件应符合GB/T 26941《隔离栅》的有关规定。
