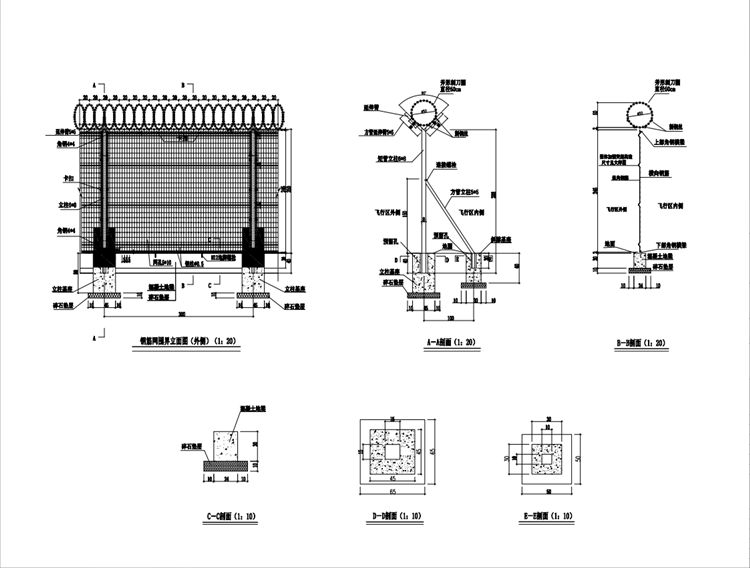

1、本图尺寸除注明外均以厘米计。
2、围界围栏内侧、外侧的净高度均应不低于2.5m,内外双层围界采用相同的结构形式。
3、围界围栏对外面应每150m设有醒目的禁止翻越警告标识牌,全场约设置68个标识牌，标识牌内容应清晰可见，警告标识牌具体做法由建设单位根据现场情况确定。
4、围界围栏形式采用钢筋网结构形式，其金属部分要求进行除锈、防腐处理，防腐年限不少于8年。其具体尺寸和安装形式应符合《民用运输机场安全保卫设施》(MH/T 7003-2017) 中的相关规定。图中围界结构形式仅为示意，最终由建设单位招标确定。
5、围界地梁和基座采用C20现浇水泥混凝土,地梁每隔9米设置一条施工缝,施工缝采用20mm高压低发泡聚乙烯闭孔泡沫板填充;斜撑的基座采用C20水泥混凝土预制，预留孔在立柱与斜撑安放后用C20细石混凝土灌实;所有基座和地梁的垫层采用粒径0-5cm的级配碎石。
6、碎石垫层下土基及开槽两侧回填土压实度要求不小于0.90 (重型压实法)。
7、图中围界总高度为3.0m(含刺笼)，立柱间距为3. 0m,为确保围界安置后的稳固，要求每2个立柱设一道斜撑，转折处每个立柱设一道斜撑。
8、钢筋网采用Q235冷拉低碳钢丝电焊网并经镀层防腐处理，要求防腐处理前的冷拉低碳钢丝直径不小于5m,抗拉强度应达到400MPa,焊点抗拉力应达到3000N。立柱、斜撑及延伸臂采用由热轧、冷轧钢带直缝焊接而成的矩形钢管并作内外防腐处理，要求钢带抗拉强度应达到375MPao刺刀圈内芯为直径2.5m的冷拉低碳钢丝并经防腐处理，外面裹覆经防腐处理的刀片圈，刀片的刀口宽度及间距均为10~15mmm。 刺钢丝的股线由直径为2.2mm的两股镀锌钢丝捻扎而成并经防腐处理，镀锌钢丝抗拉强度应达到400MPa,刺线材料要求同股线，要求每个刺结有四个刺,刺结间距为102mm,刺线缠绕股线不得少于1.5圈，刺结间的股线捻数不少于4。剌刀圈与刺钢丝采用不锈钢卡子连接，沿长度方向每隔500mm设4个卡子连接。
9、图中立柱截面尺寸为80X60X2.5mm、斜撑和延伸臂截面尺寸为50X50X2.0mm。钢筋网片网格尺寸为100X50mm (中到中)，刺刀圈直径为500mm。
10、图中立柱顶部应加盖柱帽，立柱与钢筋网、立柱与斜撑及立柱与延伸臂的连接采用防盗形式并经防腐处理。
11、图中钢筋网围界的网片、立柱、斜撑及延伸臂的防腐处理要求采用金属保护层结合涂塑保护层的复合保护方式。
12、图中钢筋网冷拉低碳钢丝及其他构件的焊接部位要求过渡圆滑，无焊渣、虚焊及气孔等缺陷;涂塑保护层必须均匀，不得存在针孔、流挂、裂纹、脱落、漏镀、脏物粘附等镀塑缺陷。
13、网片四周角钢做边框，上下边框与网片之间采用卡扣固定，每个卡扣由一套螺丝及一片镀锌钢片组成，详见卡口大样图，左右边框通过防盗螺栓与焊接在立柱上的卡口基座牢固连接。
14、网片下边框角钢采用防盗长螺栓与地梁固定牢固，固定螺栓间距100cm, 可根据现场实际情况，采用膨胀螺栓或普通螺栓植入地梁方式，螺栓尺寸采用M12以上,植入地梁深度不应小于8cm,露出地面部分应进行防腐处理。
15、内层围界应每隔500m设置一扇检修门。
