焊接网防落物网技术规范要求

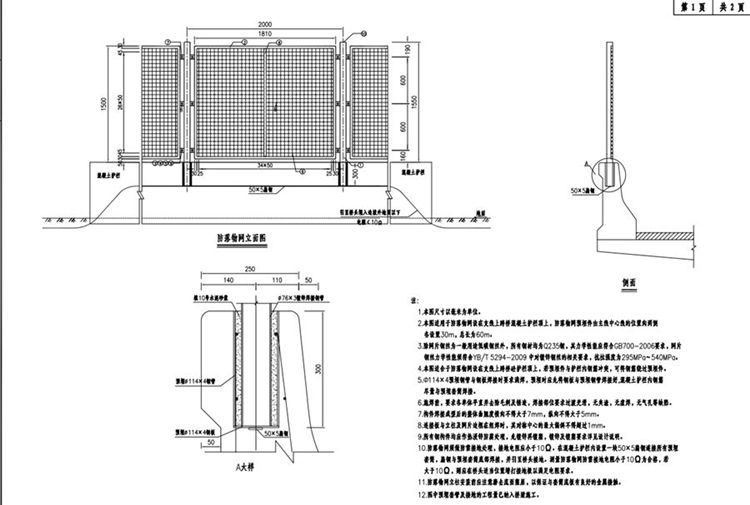

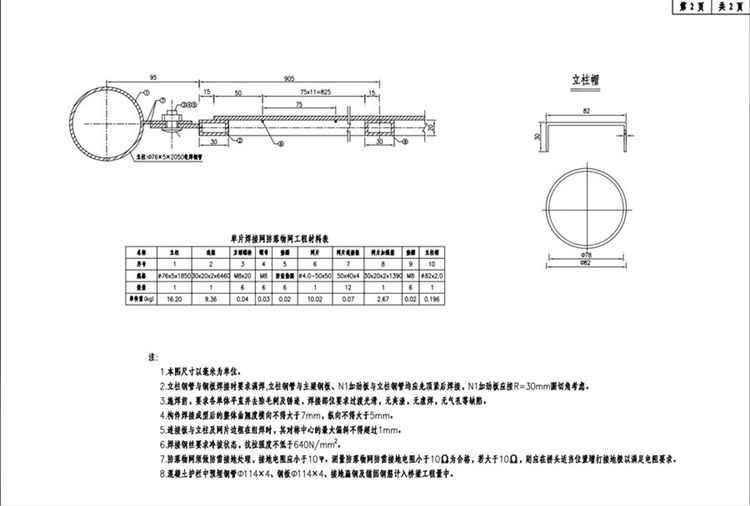

1.本图尺寸以毫米为单位。
2.立柱钢管与钢板焊接时要求满焊，立柱钢管与主梁钢板、N1加劲板与立柱钢管均应先顶紧后焊接, N1加劲板应按R=30mm圆切角考虑。
3.施焊前，要求各单体平直并去除毛刺及锈迹，焊接部位要求过渡光滑，无夹渣,无虚焊,无气孔等缺陷。
4.构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。
5.连接板与立柱及网片边框在组焊时,其对称中心的偏斜不得超过1mm。
6.焊接钢丝要求冷拔状态,抗拉强度不低于640N/mm²。
7.防落物网须做防雷接地处理,接地电阻应小于10Ω。测量防落物网防雷接地电阻小于10Ω为合格,若大于10Ω,则应在桥头适当位置增打接地极以满足电阻要求。
8.混凝土护栏中预埋钢管Φ114X4、钢板Φ114X4、接地扁钢及锚固钢筋计入桥梁工程量中。
