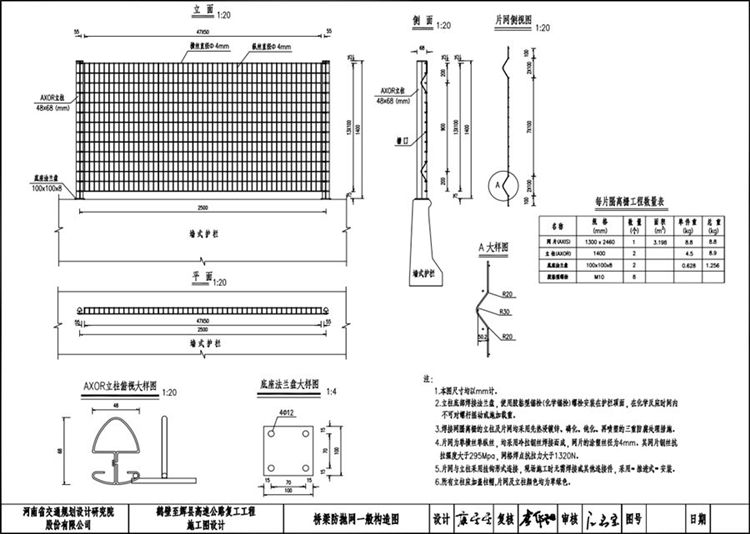

一、桥梁防抛网设计要求
1.本图尺寸均以mm计。
2.立柱底部焊接法兰盘,使用胶粘型锚栓(化学锚栓)螺栓安装在护栏顶面,在化学反应时间内不可对螺杆摇动或施加载重。
3.焊接网隔离栅的立柱及片网均采用先热浸镀锌、磷化、钝化、再喷塑的三重防腐处理措施。
4.片网为单横丝单纵丝,均采用冷拉钢丝焊接而成,网片的涂塑丝径为4mm。其网片钢丝抗拉强度大于295Mpa ,网格焊点抗拉力大于1320N。
5.片网与立柱采用挂钩形式连接,现场施工时无需焊接或其他连接件，采用“ 推进式"安装。
6.所有立柱应加盖柱帽,片网及立柱颜色均为草绿色。
二、桥梁防抛网一般参数
1、立柱，48*68mm；
2、网丝，4.0mm；
3、网格，50*100mm；
4、外形尺寸，1400*2500mm；
5、立柱底板，100*100*8mm；
6、表面处理，热镀锌喷塑草绿色。
