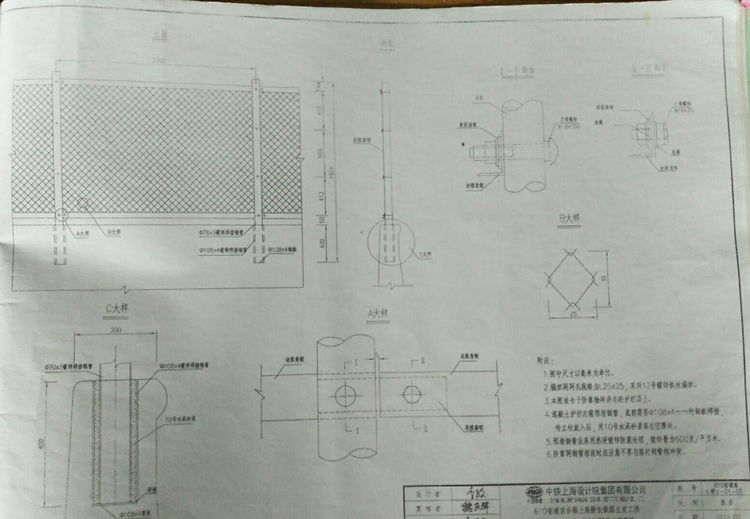

一、铁路立交编织网防落网设计规范
1、图中铁路立交编织网防落网尺寸以毫米为单位。
2、铁路立交编织网防落网网孔规格为25x25,采用12号镀锌铁丝编织。
3、本图铁路立交编织网防落网设在砼护栏项上。
4、铁路立交编织网防落网混凝土护栏内需预埋钢管，底部需要Φ108x4mm的钢板焊接，待立柱放入后，用10号水泥砂浆填在空隙处。
5、铁路立交编织网防落网预埋钢管应采用热浸镀锌防腐处理,镀锌量为600克/平方米。
6、铁路立交编织网防落网钢管埋设时应注意不要与路灯钢管相冲突。
二、铁路立交编织网防落网详细参数
1、立柱，Φ76*3mm镀锌焊接钢管；
2、预埋钢管，Φ108*4mm镀锌焊接钢管；
3、网格，25*25mm编织网；
4、网丝，12号镀锌丝；
5、上边框，30*30*3mm角钢；
6、下边框，30*30*3mm角钢；
7、连接板，30*280*3mm钢板；
8、外形尺寸，1920*2000mm。
