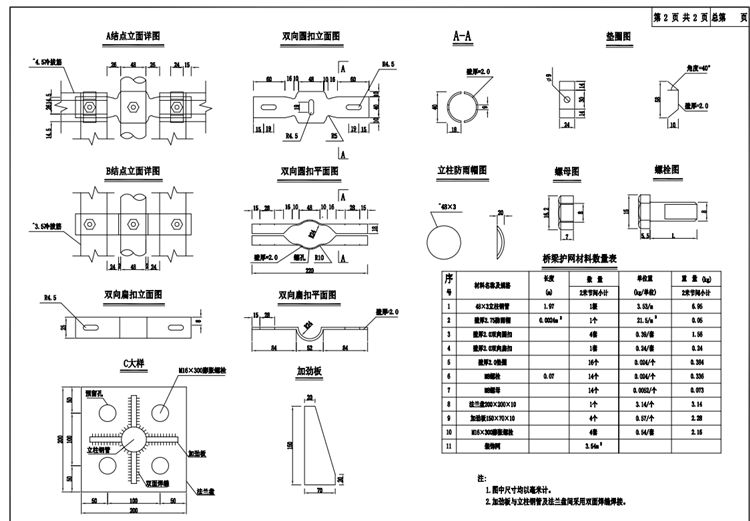

一、双圈护栏网设计说明
1、本图双圈护栏网尺寸均以毫米计。
2、双圈护栏网钢筋交叉点均施以自动电焊，不得浮焊、漏焊。
3、双圈护栏网涂装采用先热浸镀锌后喷塑，喷塑颜色为白色。
4、图中双圈护栏网的网片型式及双圈护栏网高度仅为示意，实际施工可作调整，但应满足《公路交通安全设施设计规范》相关规定。
5、双圈护栏网应做防雷接地处理。
6、本图为双圈护栏网构造参考图，当双圈护栏网型式、高度、立柱型式等发生变化时，应根据实际情况提走恶化那个双圈护栏网与桥梁护栏的连接形式。
二、双圈护栏网材料说明
1、立柱，Φ48*3.0mm钢管；
2、网格，50*100mm；
3、横丝，4.5mm；
4、竖丝，3.5mm；
5、法兰盘，200*200*10mm；
6、加劲板，150*70*10mm。
