监狱隔离网设计规范
1、图中所标注尺寸单位为mm。
2、监狱隔离网由立柱、片网、压板、横杆、"Y"型支架、连接螺栓等构件组成。

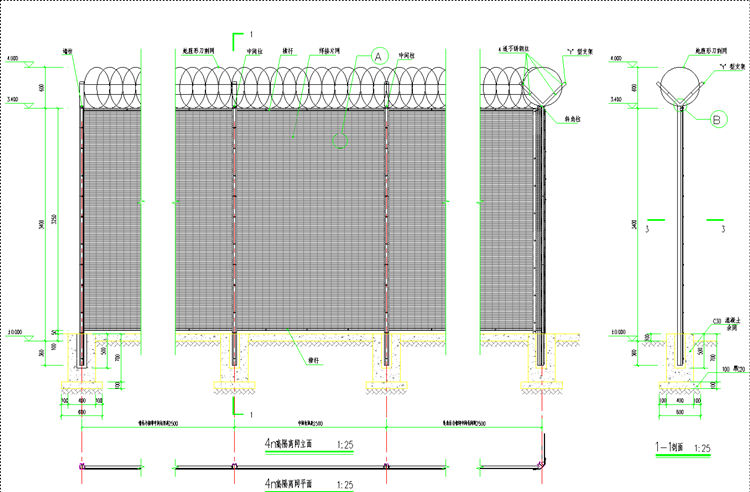

3、监狱隔离网安装高度详立面图，立柱中心距2520±5mm。
4、监狱隔离网立柱采用“M”型冷弯型钢立柱（含压板），材料为连续热镀锌钢板，镀锌量≥270g/m²（双面），立柱截面尺寸为60*80*2.0mm，立柱开口面的两冀边设有安装排孔，孔间距为25mm，与齿扣式压板匹配咬合，压板齿间距为25mm，厚度为2mm。
5、监狱隔离网片网顶部设置横杆，横杆采用□32*1.5mm热镀锌方管，材质为Q235，镀锌量≥120g/m²（双面）。用专用连接件与不锈钢螺栓在立柱顶部连接，横杆侧面用3个防拆螺栓与网片顶部固定。
6、监狱隔离网片网采用冷拔热镀锌钢丝电阻熔焊制成，钢丝直径监墙两侧、劳动区与生活区分隔处隔离网采用Φ4mm+Φ4mm，其它部位采用Φ3.5mm+Φ4mm，镀锌量≥120g/m²，网片高度详立面，宽度2500mm，网格100*12.5mm。
7、监狱隔离网立柱、片网、压板及横杆表面采用高附着力热固性聚酯粉，涂层厚度≥80μm。
8、监狱隔离网基础采用C30混凝土现浇（可预制），预留150*150*500mm立柱埋入孔，立柱埋入后二次浇筑固定，埋入深度详大样。
9、监狱隔离网钢门及相关部位均采用镀锌钢管与片网焊接做法，详本图大样。
