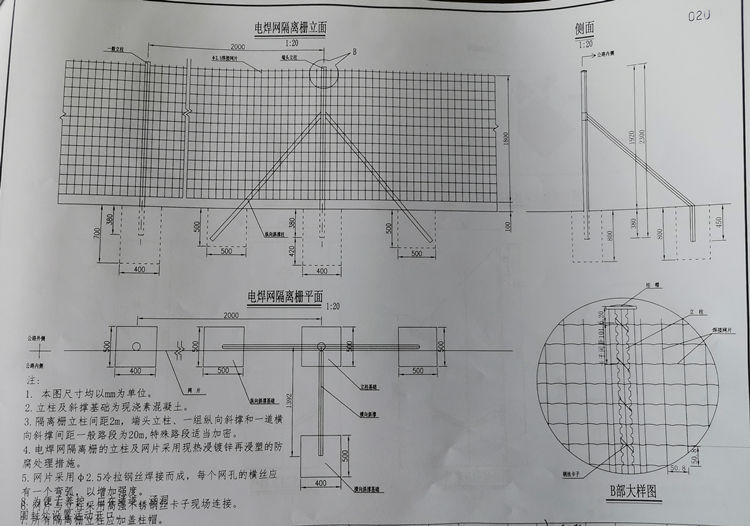

一、电焊网隔离栅设置原则
1、本图尺寸均以mm为单位。
2、电焊网隔离栅立柱及斜撑基础为现浇素混凝土。
3、电焊网隔离栅立柱间距2m，端头立柱、一组纵向斜撑和一道横向斜撑间距一般路段为20m，特殊路段适当加密。
4、电焊网隔离栅的立柱及网片采用西安热浸镀锌再浸塑的防腐处理措施。
5、网片采用Φ2.5mm冷拉钢丝焊接而成，每个网孔的横丝应有一个弯弧，以增加强度。
7、电焊网隔离栅网片与立柱采用高强不锈钢丝卡子现场连接。
8、为便与养护，应在通道、涵洞、围封处设置活动开口。
9、电焊网隔离栅斜撑用Q235钢做成，焊接部位要求过度光滑，无夹渣、无虚焊、无气孔。
10、斜撑需镀塑，镀层厚度为0.5-0.6mm，颜色与哩猪一样。
11、电焊网隔离栅斜撑间距一般路段为20m，特殊路段适当加密。
12、立柱在卡卡子处打Φ3.6mm孔，卡子穿过此孔，实现全绕横丝将其紧固于立柱上。
二、电焊网隔离栅参数要求
1、端头立柱，Φ60*2.0*2300mm；
2、一般立柱，Φ48*1.5*2300mm；
3、斜撑，Φ38*1.5*2200mm；
4、横丝，Φ2.5*20000mm；
5、竖丝，Φ2.5*1800mm；
6、网格，50.8*50.8mm；
7、卡子，Φ3.5mm不锈钢丝；
8、横向斜撑，40*40*3*2370mm角钢；
9、抱箍，230*30*3mm；
10、纵向斜撑基础，500*500*500mm；
11、横向斜撑基础，400*500*800mm；
12、端头基础，400*500*800mm；
13、一般基础，400*500*700mm。"
